1、引　言

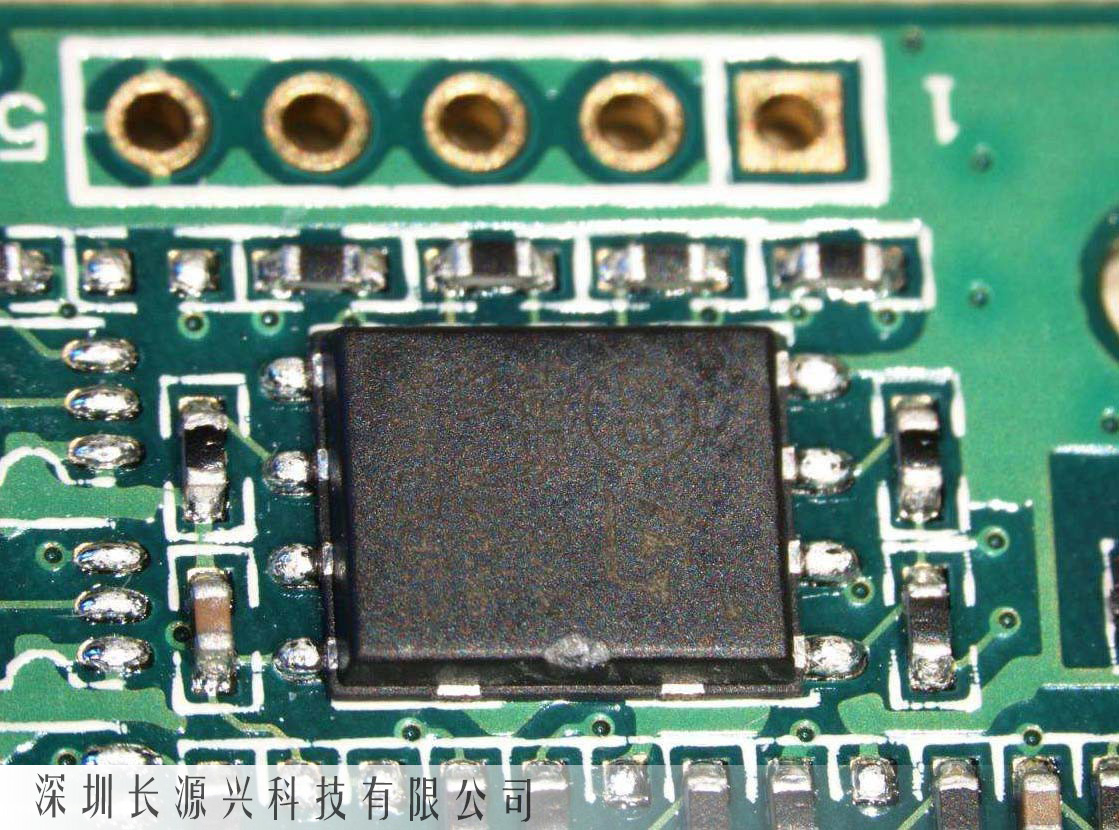

　　焊接實際上是一個化學處理過程。印刷電路板（PCB）是電子產品中電路元件和器件的支橕件，它提供電路元件和器件之間的電氣連接。跟著電子技術的飛速發展，PCB的密度越來越高，分層越來越多，有時候可能所有的設計都很準確（如電路板毫無損壞、印刷電路設計完美等），但是因為在焊接工藝上泛起題目，導致焊接缺陷、焊接質量下降從而影響電路板的合格率，進而導致整機的質量不可靠。因此，必需分析影響印制電路板焊接質量的因素，分析其焊接缺陷產生的原因，並針對這些原因加以改進以使整個電路板焊接質量得到進步。

2、產生焊接缺陷的原因

2．1 PCB的設計影響焊接質量

　　在布局上，PCB尺寸過大時，固然焊接較輕易控制，但印刷線條長，阻抗增大，抗噪聲能力下降，本錢增加；過小時，則散熱下降，焊接不易控制，易泛起相鄰線條相互乾擾，如線路板的電磁乾擾等情況。因此，必需優化PCB板設計：（1）縮短高頻元件之間的連線、減少EMI乾擾。（2）重量大的（如超過20g）元件，應以支架固定，然後焊接。（3）發燒元件應考慮散熱題目，防止元件表面有較大的ΔT產生缺陷與返工，熱敏元件應闊別發燒源。（4）元件的排列盡可能平行，這樣不但美觀而且易焊接，宜進行大批量出產。電路板設計為4∶3的矩形最佳。導線寬度不要突變，以避免布線的不連續性。電路板長時間受熱時，銅箔輕易發生膨脹和脫落，因此，應避免使用大面積銅箔。

2．2 電路板孔的可焊性影響焊接質量

　　電路板孔可焊性不好，將會產生虛焊缺陷，影響電路中元件的參數，導致多層板元器件和內層線導通不不亂，引起整個電路功能失效。所謂可焊性就是金屬表面被熔融焊料潤濕的性質，即焊料所在金屬表面形成一層相對平均的連續的光滑的附著薄膜。影響印刷電路板可焊性的因素主要有：（1）焊料的成份和被焊料的性質。焊料是焊接化學處理過程中重要的組成部門，它由含有助焊劑的化學材料組成，常用的低熔點共熔金屬為Sn－Pb或Sn－Pb－Ag。其中雜質含量要有一定的分比控制，以防雜質產生的氧化物被助焊劑溶解。焊劑的功能是通過傳遞熱量，去除鏽蝕來匡助焊料潤濕被焊板電路表面。一般采用白松香和異丙醇溶劑。（2）焊接溫度和金屬板表面清潔程度也會影響可焊性。溫渡過高，則焊料擴散速度加快，此時具有很高的活性，會使電路板和焊料溶融表面迅速氧化，產生焊接缺陷，電路板表面受污染也會影響可焊性從而產生缺陷，這些缺陷包括錫珠、錫球、開路、光澤度不好等。

2．3 翹曲產生的焊接缺陷

　　PCB和元器件在焊接過程中產生翹曲，因為應力變形而產生虛焊、短路等缺陷。翹曲往往是因為PCB的上下部門溫度不平衡造成的。對大的PCB，因為板自身重量下墜也會產生翹曲。普通的PBGA器件間隔印刷電路板約0．5mm，假如電路板上器件較大，跟著線路板降溫後恢復正常外形，焊點將長時間處於應力作用之下，假如器件抬高0．1mm就足以導致虛焊開路。

　　在PCB產生翹曲的同時，元器件本身也有可能產生翹曲，位於元件中央的焊點被抬離PCB、產生空焊。當只使用焊劑而沒有焊膏填補空缺時，這種情況常常發生。使用焊膏時，因為形變而使焊膏與焊球連在一起形成短路缺陷。另一個產生短路的原因是回焊過程中元件襯底泛起脫層，該缺陷的特征是因為內部膨脹而在器件下面形成一個個氣泡，在X射線檢測下，可以看到焊接短路往往在器件中部。

3、結束語

　　綜上所述，通過優化PCB設計、采用優良的焊料改進電路板孔可焊性及預防翹曲防止缺陷的產生，可以使整個電路板焊接質量得到進步。
